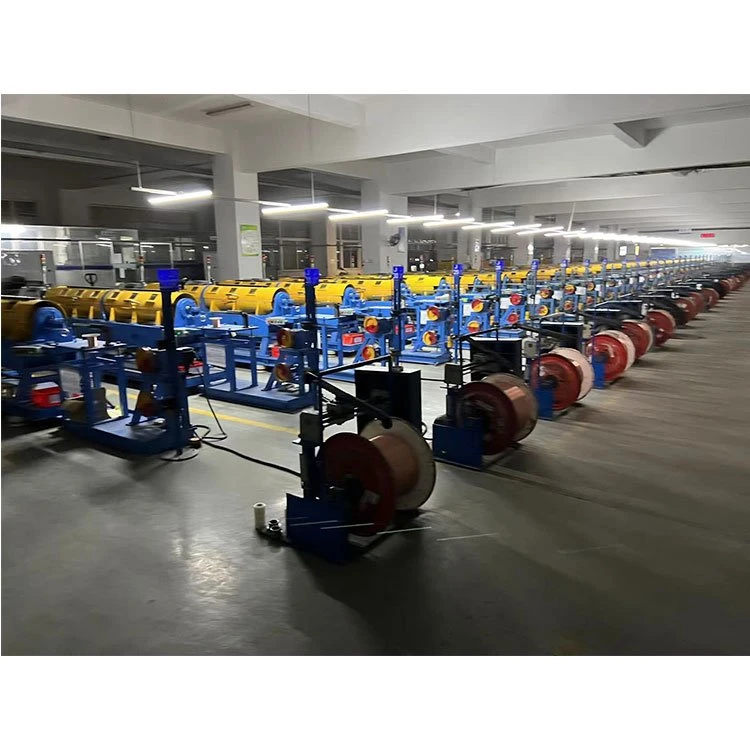

120/12 Horisontaalne torujuhestusmasin

Kasuta

See sobib andmekaablitele (viies, kuues, seitsmes kategooria) ja kõrgsageduskaablitele, arvutikaablitele, toitekaablitele ja muudele mitmeahelalistele kaablitele ja sünkroonlintidele.

Toimivusomadused

HD-800 konsooli ühe vintsi põhimasin kasutab konsoolstruktuuri, mis koosneb PLC-programmist, sageduse muundamise kiiruse juhtimisest ja pneumaatilisest juhtimisest. , et tagada kaabli ühtlane pinge; geomeetrilise struktuuri stabiilsuse tagamiseks pärast kaabeldamist kasutatakse ühe nupuga kaablistruktuure ning suure läbimõõduga rooli juhtratas on kavandatud painde ja väikese kadu minimeerimiseks; Traadirulli liikumine traadi võtmiseks ja ülesvõtmiseks ning traadirulli edasi-tagasi liikumine mehaanilise ühenduslüli ja elektriseadme topeltjuhtimise kaudu tagavad seadme suurepärase sünkroonimise neljast käivitusolekust, tavatöö, aeglane seiskamine ja hädaseiskamine. Stabiilsed omadused; kogu masina stabiilne jõudlus, lihtne töö, et tagada toote suurepärane jõudlus.

Kogu süsteem

1. Seadme orientatsioon: vasakult paremale → paremalt tagasi tõmbamiseks

2. Seadmete toide: 380V/50HZ

3. Värvimine: taevasinine (saab valmistada vastavalt kliendi nõudmistele)

Seadmete koostis

1. Silmavormi ja mõõturi kogumisaluse-----------------------------1 komplekt (standardne)

2. Φ800 konsooli ühe keerdmasina peamootori ------------- 1 komplekt (standard)

(1) Keerutatud traadi läbimõõt: maksimaalne Φ20 mm

(2) Rakendatav südamiku traadi välisläbimõõt: Φ1.0mm-4.0mm

(3) Keerdumiskauguse vahemik: 30 mm{2}} mm

(4) Põhimootor: 15 hj mootor pluss sagedusmuunduri kiiruse reguleerimine

(5) Vastuvõtumootor: 5,5 hj mootor pluss diferentsiaal

(6) Kaablimootor: 1 hj käigukastiga mootor

(7) Pooltõstuk: elektrohüdrauliline tõstuk

(8) Kiirus: 0~700/min, tavakiirus 600 PRM/min

(9) Mõõdud: (P × P × K) 380 × 172 × 178 cm

(10) Kaal: 5500KG

(11) Vastuvõturulli läbimõõt: Φ800 mm x 600 mm x Φ80 mm (mõõtmed annab kasutaja)

3. PLC arvuti juhtkarbi komplekt -------------------------------- 1 (standardne)

(1) Elektrooniline juhtosa: PLC: Siemensi süsteem,

(2) Inimese ja masina liides: Taiwan Wellun 7 tolli,

4. Keskpakkimismasina --------------------------------------- 1 komplekt (valikuline)

5. Külgmismasina --------------------------------------- 1 komplekt (valikuline) vaste)

6. 12 kaherealist passiivse pingutusresti komplekti --------------------1 (valikuline)

7. HD-500 kahepealine automaatne maksemasin ---------------------- 1 (valikuline)

8. HD-500 lahtikeeramise ja väljamakse masina ---------------------------- 1 komplekt (valikuline)
