A. Seadmete koostis ja kasutamine

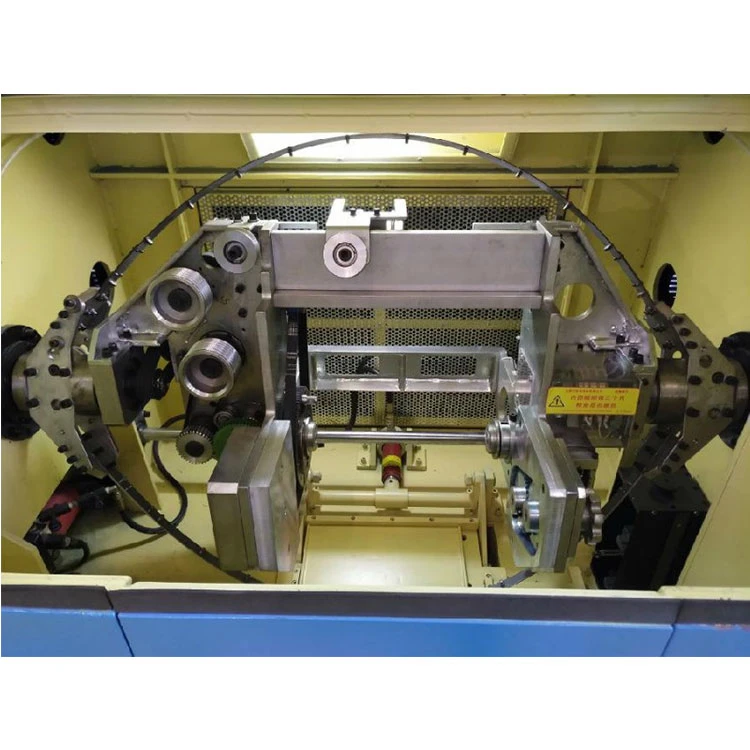

See seade sobib väikese läbilõikega juhtmete keerdumiseks ja keerdumiseks ning koosneb tasuvusraamist, traatplaadist, keerdumispuurist ja mootorist.
B. Ettevalmistus enne tootmist
1. Asetage tööriistad ja mõõteriistad töölauale ning kontrollige, kas mõõteriistad on nulliga joondatud.
2. Kontrollige, kas seadmed on normaalsed, eriti lahtiühendamisseadis ja kaitsekatte väljalülituskaitse lüliti. Kui see on ebanormaalne, teatage sellest kohe hoolduspersonalile, et see parandaks
3. Valmistage pooltooted vastavalt tootmisplaanile ja kontrollige, kas pooltooted on kvalifitseeritud kogemustega ja vastavad protsessi nõuetele ning paigaldage kvalifitseeritud pooltooted tasulisele raamile, pange peale koonushülss ja reguleerige pinget.
4. Riputage hammasrattad vastavalt protsessis nõutavale arvule, sammule ja keerdumissuunale, reguleerige keeramissuunda ja paigaldage paralleelne stants vastavalt protsessi nõuetele. Valmistage vastuvõturull vastavalt vajadusele ette, kontrollige, kas rull on heas korras ja paigaldage vastuvõturull vastuvõtualusele
5. Tõmmake veotraat läbi traadi ratta ja toru ava veoratta külge keeratavas puuris ja keerake see 3–4 korda ümber veoratta ning kinnitage veotraadi üks ots vastuvõturullile.
C. Tööpunktid
1. Lükake üks juhe vastavalt lahtiühendamiseks läbi automaatse seiskamisseadme ja tõmmake see kahekordistusvormi esiosasse läbi jaotusplaadi, keerake juhtmekimp üheks keermeks, viige läbi kahekordistusvormi, tõmmake välja {{1} }.5-1.0 meetrit ja parandage kahekordistusvorm. vormi alusele
2. Ühendage traadi kiud ja veotraat kokku, sulgege kaitsekate, lülitage masin aeglaselt sisse, oodake, kuni traadi ots tõmmatakse traadirullile ja kerige seda 2 pööret. Peatage masin, lõigake ära niidi sobimatu osa, tõmmake tõmbetraat välja ja kinnitage kvalifitseeritud niit poolile
3. Käivitage kimp ja keerake 20-30 meetrit. Kontrollige, kas üksiku traadi läbimõõt on õhenenud, kas keerdumise suund vastab protsessi nõuetele, kas südamik on ümmargune ja kas see on lahti. Pärast vea puudumise kinnitamist võib tootmist jätkata.
4. Käivitusprotsessi ajal on vaja sageli jälgida väljamakseraami rulli ja vastuvõturulli lamekaabli tööd. Ebatavalise olukorra korral tuleks see kiiresti peatada ning probleem leida ja lahendada enne masina käivitamist.
5. Pärast valmistamise lõpetamist täitke hoolikalt toote valmistamise kaart ja asetage see ootealale. Pärast protsessiinspektori kvalifitseerimist ja allkirjastamist asetage ülekantav kvalifitseeritud tooteala.
D. Kvaliteedinõuded
1. Igasuguseid keerdunud juhtmeid ei ole lubatud keevitada terves kimbus ja üksikuid juhtmeid on lubatud keevitada, kuid rohkem kui kaks ühenduskohta samal lõigul ei ole lubatud. Kahe liigendi vaheline kaugus ei tohiks olla väiksem kui 300 mm ning vuugid peavad olema tugevad ja siledad. Komplekteeritud südamikel ei tohi olla puuduvaid juuri, katkiseid juhtmeid, lõtvust ega kattumist.
2. Ühe juhtme kõrvalekalle, samm ja keerdumise suund südamikus peaksid vastama protsessi nõuetele
